探討預拌砂漿工作性與開裂問題
2020-11-04?作者：admin?閱讀量：
預拌砂漿的工作性對其應用有著重要的作用，有研究表明：隨著存放時間的延長，砂漿的稠度減小，流動性降低，砂漿密實性變差，影響到砂漿的硬化性能。而砂漿施工過程一般比較長，這就要求預拌砂漿在存放時間內保持工作性能。
砌筑施工后，砂漿在前期養護階段時，因砂漿表面水分蒸發速度大于內部泌水速度，漿體會出現收縮。由于砂漿早期強度極低，當毛細管負壓產生的收縮應力大于此時砂漿的抗壓強度，砂漿層表面開始出現裂縫，裂縫的寬度小則0.01mm，大則2-3mm，長度不等，因此，砂漿早期收縮裂縫一般都是在此期間產生。
抹面砂漿一般是涂抹在基底材料上，具有保護基層和增加美觀的作用。抹灰砂漿開裂的主要原因有：施工前不清理墻面、墻面孔洞未修理、墻面沒有濕水、未分層抹灰、一次性抹灰太厚、分層抹灰干硬程度未掌握、砂漿強度高，配合比不合理;摻和料高，砂率低;墻面不分格或分格過大;界面劑粘結強度不夠;后期養護工作未做好。

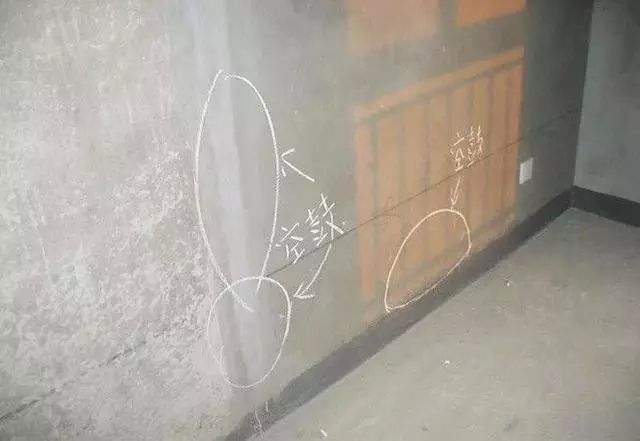

對施工后的墻面要及時進行養護，時間不能太短，一般為期7天。但很多工地單位只養護1-3天，這也增加了抹灰層開裂機會。同時，施工環境不同也會導致抹灰砂漿出現空鼓、開裂。在通風不良、潮濕的地下室，因為剪力墻面含有大量的水，砂漿中的水不易散發掉，這使得砂漿初凝時間延長，從而造成工人不能正常收面，往往容易造成砂漿收面垮漿或下墜，產生裂紋和空鼓。
